Fahnenmasten ALU KI / ALU KIT / ALU KIK

Innenliegende Hissvorrichtung
konisches Mastrohr für Nennhöhen 7 m, 8 m, 9 m, 10 m, 11 m, 12 m

Hoher Bedienkomfort und höchstmögliche Diebstahlsicherheit der Fahnen (insbesondere Alu-KIT und -KIK) durch technisch ausgereifte und bewährte Innenseilführung.
Die am Mastrohr angesetzte C-Schiene dient als Lauf- und Führungsprofil für die Fahnenhalter (FH). Die C-Schiene ist ein Alu-Stranggußprofil und in der Farbe des Mastrohrs eloxiert.
Ein dauerhaft leichter Lauf der Fahnentuchhalter in der C-Schiene wird durch eine abriebfeste Kunststoff-Beschichtung erreicht. Die Fahnentuchhalter sind als Alugußteil mit angeformter Öse hergestellt.
Sowohl in Eleganz als auch in Stabilität ist das konische Mastrohr erstklassig. Es ist im unteren Fünftel seiner Gesamtlänge zunächst zylindrisch und geht dann nahtlos in den konischen Verlauf über. Durch die Verjüngung zum Mastkopf hin entstehen, im Vergleich zu durchgehend zylindrischen Rohren, geringerer Windruck bzw. Sog.

Für das System der verdeckt laufenden Hissvorrichtung in aufgesetzter C-Schiene stehen drei verschiedene Bedienvarianten zur Verfügung:

Alu KI

Das Perlon-Hißseil mit Ø 5 mm ist in der C-Schiene umlaufend eingebaut. Die Umlenkung am Mastkopf erfolgt über eine in der Mastkappe integrierte Seilrolle. Die Seilenden sind im obersten Fahnentuchhalter (ist zugleich Mitnehmer) lösbar verknüpft. Die übrigen Fahnenhalter laufen lose in der C-Schiene. Die Länge des Hissseils ist so bemessen, daß dieses ca. 30 cm unterhalb der C-Schiene endet. Ist der abschließbare Deckel abgenommen, so kann der oberste Fahnenhalter mit dem Hissseil heruntergefahren werden. Die übrigen Fahnenhalter werden durch die Fahnen-karabiner mitgezogen. Die überstehende Länge des Perlon-Hissseils wird auf der Belegklampe, die sich am unteren Ende der C-Schiene befindet, fixiert. Die Belegklampe wird mit dem zylinderschließbaren Deckel gesichert.

Alu KIT

Im Gegensatz zum Alu-KI verläuft beim Alu-KIT das aufsteigende Perlon-Hissseil im Mastrohr. Es wird in der Kopfkappe umgelenkt und schließt in der C-Schiene am obersten Fahnenhalter an. Dieser oberste Fahnentuchhalter ist, aus Gewichtsgründen, aus Edelstahl gefertigt und ebenfalls KS-beschichtet. Die übrigen Fahnenhalter sind, wie beim Alu-KI aus Alu, kunststoffbschichtet und laufenlose in der C-Schiene. Die Bedienung des Hissseils erfolgt am Bediengehäuse mit Seilklemme und bündig einliegender Türe mit Zylinderschloß. Die Fixierung des Hissseils in der Seilklemme erfolgt selbsttätig über das gebrauchsmustergeschützte Schnellfixiersystem (SFS). Wird das Hissseil horizontal gezogen, so löst es sich von der Seilklemme, wird es losgelassen so fixiert sich der oberste Fahnentuchhalter (Mitnehmer) in der jeweiligen Position.

Alu KIK

Bei diesem Hisssystem befindet sich im Mastrohr eine selbsthemmende Winde mit Bandzug und abnehmbarer Steckkurbel. Kopfkappe und Umlenkung des Perlon-Hissseiles sowie Ausbildung und Anordnung der Fahnenhalter ist baugleich mit der Variante Alu-KIT. Es handelt sich bei der Variante Alu-KIK um die komfortabelste aller Hissvorrichtungen: Kurbel einstecken – kurbeln – abziehen – fertig! Der Kurbelantrieb ist wartungsfrei.

Ausstattung

Formschöne Kopfkappe aus Siluminguß mit integrierter Seilrolle
Sicheres und dauerhaftes, verdeckt laufendes Hisssystem in aufgesetzter C-Schiene in drei Varianten, höchstmögliche Diebstahlsicherung der Fahne
Perlon-Hissseil 5 mm, mit 5 Stück Fahnenhaltern bei Nennhöhe 7 und 8 m bzw. 6 Stück Fahnenhaltern bei Nennhöhe 9 und 10 m, bzw. 7 Fahnentuchhalter bei Nennhöhe 11 und 12 m.

Mastkopf

Mastkkopf mit Langschlitten KIT/KIK

Belegklampe mit aufliegendem Deckel

Bediengehäuse mit Deckel

Kurbelantrieb KIK

Fahnenstraffer KI

Analog zum Fahnenstraffer ZI bieten wir ab sofort den Fahnenstraffer KI an, der in der aufgesetzten C-Schiene der Mastvarianten KI, KIT, KIK, KA, ZAW90 bzw. ZAW100 und ZAK90 bzw. ZAK100 montiert wird. Der Fahnenstraffer KI ist ganz aus Aluminium, schwarz pulverbeschichtet und entspricht den Abmessungen der ZI-Variante.

Konfektionen

Fahnenkonfektion

Eine besondere Fahnenkonfektion ist nicht erforderlich. Es können alle gängigen, frei auswehenden Fahnenarten bis zur Größe 1,5 x 4 m (bei NH 7 und 8 m) bzw. bis zu einer Größe von 1,5 x 5 m (bei Nennhöhen ab 9 m) gehisst werden. Die Fahnenkarabiner werden in die Ösen der Fahnentuchhalter eingehakt.

Auf Wunsch

Sonderlackierung, Sondereloxal, zusätzliche Fahnentuchhalter, Mastrohr auf Welle drehbar gelagert (in Verbindung mit Kipphalterung)
Sondergrößen bis 22 m

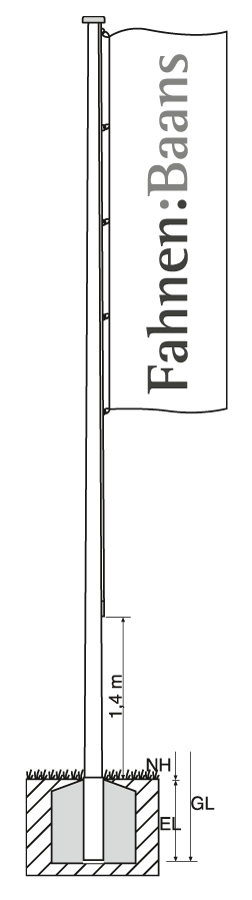

Technische Daten

Nennhöhe m (NH)	7,00	8,00	9,00	10,00	11,00	12,00
Gesamtlänge m (GL)	7,70	8,80	10,00	11,00	12,00	12,00
Erdlänge m (EL)	0,70	0,80	1,00	1,00	1,00	*
Ø oben mm	76	76	76	76	76	76
Ø unten mm	114	135	145	145	177	177
Gewicht in kg	16	26	34	37	55	75
